Newmazz紐马仕安全门锁
纽马仕是专注于工业设备安全系统及产品研发、生产、销售于一体的企业。

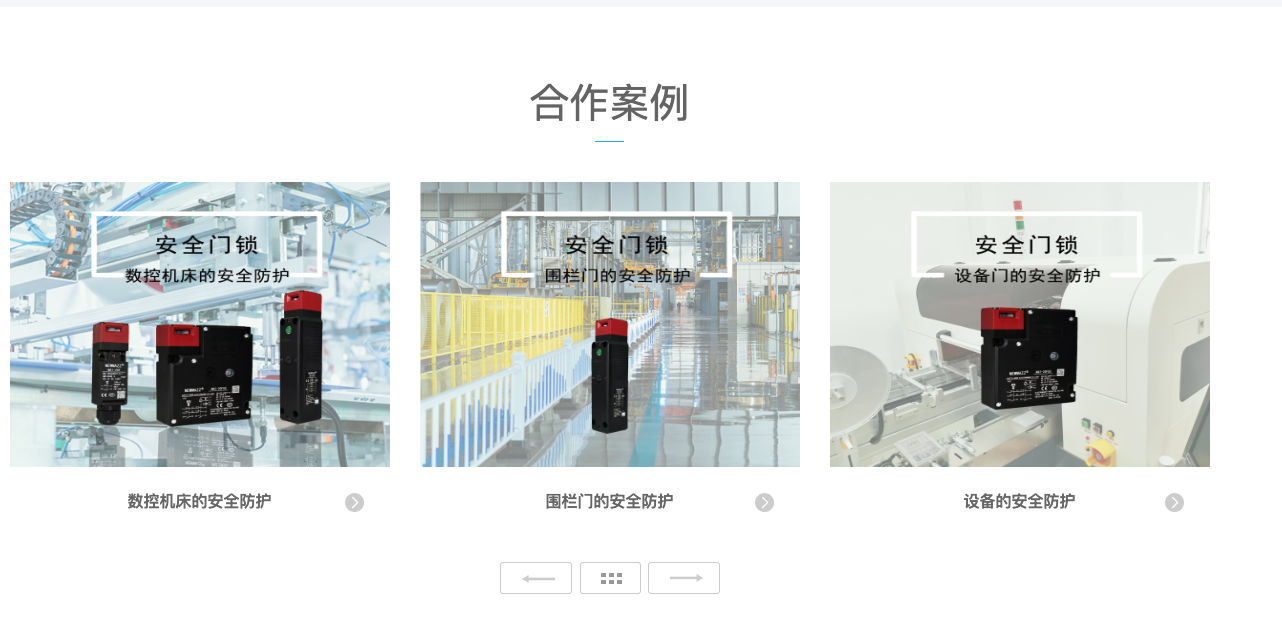

其安全系列产品均通过国标认证，CE认证和TUV认证，产品均具有独立的知识产权。广泛应用于3C、半导体、医疗、新能源、机床、汽车、石化、钢铁、电力、水利、风电等领域设备。
作为安全产品制造商，专注于工业安全，让工业智造更美好。专业的团队为客户提供强大的技术支持和解决方案。
- 概述
- MA3系列
- MA2系列
- MA1系列

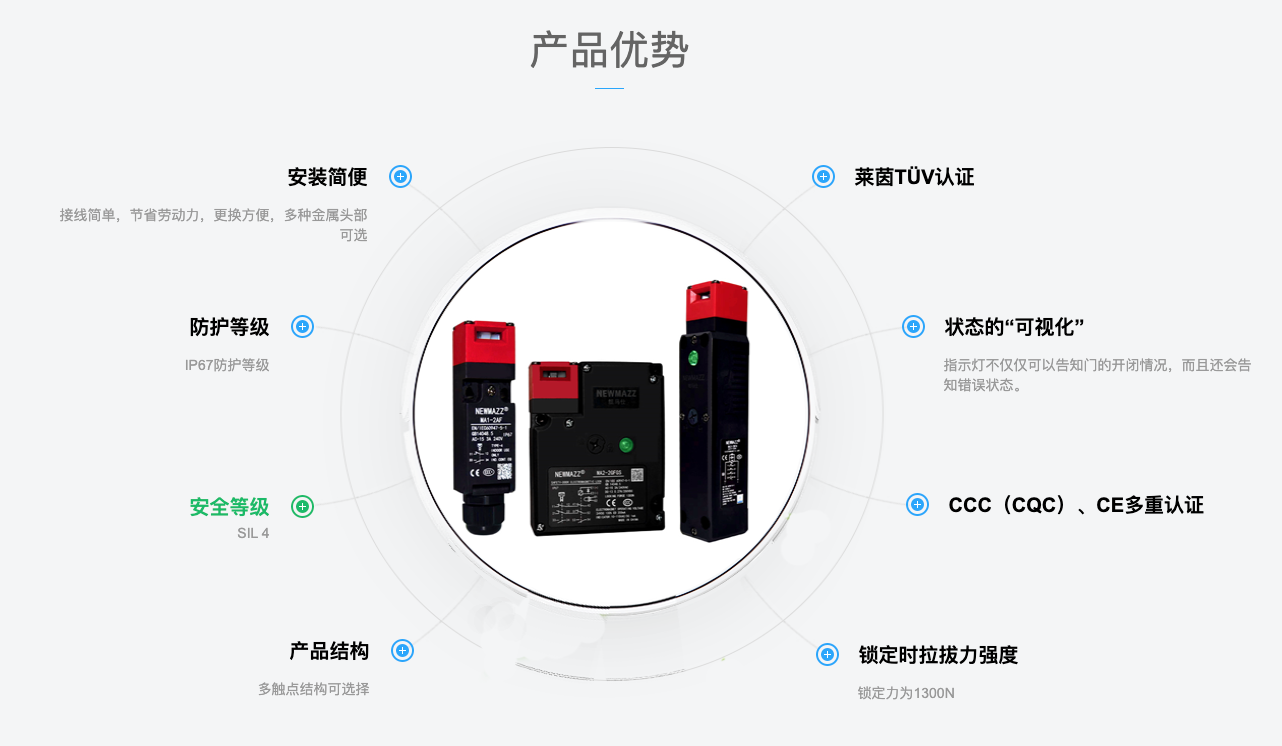

多触点型电磁锁定安全门开关
• 内置有多触点结构选择。
• 锁定力为1300N。
• IP67防护等级。
• 多种金属头部可选。
• 可用一般负载或微小负载。型号结构
■ 操作钥匙
| 类型 | 型号 | 类型 | 型号 |
水平安装 |
MAZ-D1 |
可调安装 （水平） |
MAZ-D3 |
垂直安装 |
MAZ-D2 |
可调安装 （水平/垂直） |
MAZ-D4 |
■电气特性
|
电磁线管 |
LED指示灯 |
||
|
额定工作电压 |
DC24V |
额定工作电压 |
DC24V |
|
功率 |
4.8W |
额定电流 |
约1mA |
|
额定电流 |
约200mA |
发光颜色(LED) |
绿色 |
|
绝缘 |
B级(130℃） |
||
|
安全等级 |
||||
|
认证 |
CCC(CQC)、CE、莱茵TÜV、SIL 4 |
|||
|
标准 |
EN60947-5-1、GB14048.5 |
|||
|
保护等级 |
IP67 |
|||
|
材质 |
PA66 阻燃 |
|||
|
寿命 |
机械 |
100万次以上 |
||
|
电气 |
50万次以上 （AC240V 3A，电阻性负载） |
|||
|
使用类型 |
AC-15 |
DC-13 |
||
|
额定工作电压 （Ue） |
240V |
24V |
||
|
额定工作电流 （Ie） |
3A |
2A |
||
|
电气 |
||||
|
接触电阻 |
25m Ω以下 |
|||
|
额定开放热电流 (Ith) |
10A |
|||
|
额定绝缘电压(Ui) |
300V |
|||
|
防触电保护等级 |
Class II (双重绝缘) |
|||
|
脉冲耐压（EN60947-5-1） |
2.5KV |
|||
|
绝缘电阻 |
100mMΩ以上 |
|||
|
短路保护装置 |
10A,250V 需用速断型保险丝 |
|||
|
耐振动 |
10-55HZ 双振幅1.5mm |
|||
|
耐冲击 |
耐久 |
1000m/s2 |
||
|
误动作 |
300m/s2 |
|||
|
条件短路电流 |
100A |
|||
|
触点间距 |
2x2mm以上 |
|||
|
动作特性 |
||||
|
强制断开力 |
最小60N |
|||
|
强制断开行预行程 |
10mm以上 |
|||
|
操作速度 |
0.1m～0.5m/s |
|||
|
允许操作频率 |
最大30次操作 /分钟 |
|||
|
锁定时拉拔力强度 |
1300N |
|||
|
环境 |
||||
|
污染度（使用环境） |
3（EN60947-5-1） |
|||
|
使用环境温度 |
-10℃ ～ + 55℃ 无结冰 |
|||
|
使用环境湿度 |
95％RH以下 |
|||
多触点型电磁锁定安全门开关
• 内置有多触点结构选择。
• 锁定力为1300N。
• IP67防护等级。
• 多种金属头部可选。
• 可用一般负载或微小负载。
型号结构
■ 操作钥匙
| 类型 | 型号 | 类型 | 型号 |
|
|
MAZ-D1 |
|
MAZ-D3 |
|
|
MAZ-D2 |
|
MAZ-D4 |
■ 电气特性
| 电磁线管 | LED指示灯 | ||
|
额定工作电压 |
DC24V |
额定工作电压 |
DC24V |
|
功率 |
4.8W |
额定电流 |
约1mA |
|
额定电流 |
约200mA |
发光颜色(LED) |
绿色 |
|
绝缘 |
B级(130℃） |
||
|
认证 |
CCC、CE、莱茵TÜV、SIL 4、 |
|||
|
标准 |
EN60947-5-1、GB14048.5 |
|||
|
保护等级 |
IP67 |
|||
|
材质 |
PA66 阻燃 |
|||
|
寿命 |
机械 |
100万次以上 |
||
|
电气 |
50万次以上 （AC240V 3A，电阻性负载） |
|||
|
使用类型 |
AC-15 |
DC-13 |
||
|
额定工作电压 （Ue） |
240V |
24V |
||
|
额定工作电流 （Ie） |
3A |
2A |
||
|
电气 |
||||
|
接触电阻 |
25m Ω以下 |
|||
|
额定开放热电流 (Ith) |
10A |
|||
|
额定绝缘电压(Ui) |
300V |
|||
|
防触电保护等级 |
Class II (双重绝缘) |
|||
|
脉冲耐压（EN60947-5-1） |
2.5KV |
|||
|
绝缘电阻 |
100mMΩ以上 |
|||
|
短路保护装置 |
10A,250V 需用速断型保险丝 |
|||
|
耐振动 |
10-55HZ 双振幅1.5mm |
|||
|
耐冲击 |
耐久 |
1000m/s2 |
||
|
误动作 |
300m/s2 |
|||
|
条件短路电流 |
100A |
|||
|
触点间距 |
2x2mm以上 |
|||
|
动作特性 |
||||
|
强制断开力 |
最小60N |
|||
|
强制断开行预行程 |
10mm以上 |
|||
|
操作速度 |
0.1m～0.5m/s |
|||
|
允许操作频率 |
最大30次操作 /分钟 |
|||
|
锁定时拉拔力强度 |
1300N |
|||
|
环境 |
||||
|
污染度（使用环境） |
3（EN60947-5-1） |
|||
|
使用环境温度 |
-10℃ ～ + 55℃ 无结冰 |
|||
|
使用环境湿度 |
95％RH以下 |
|||
多触点型安全门开关
• 该产品系列有多触点结构选择。
• 适用于标准负载和微小负载。
• 安装接线简单，节省劳动力，更换方便。
• 多种金属头部可选。
型号结构
■ 操作钥匙
| 类型 | 型号 | 类型 | 型号 |
|
水平安装 |
MAZ-D1 |
可调安装 （水平） |
MAZ-D3 |
|
垂直安装 |
MAZ-D2 |
可调安装 （水平/垂直） |
MAZ-D4 |
■ 电气特性
|
安全等级 |
|||
|
认证 |
CCC、CE、SIL 4 |
||
|
标准 |
EN60947-5-1、GB14048.5 |
||
|
保护等级 |
IP67 |
||
|
材质 |
PA66 阻燃 |
||
|
寿命 |
机械 |
100万次以上 |
|
|
电气 |
15万次以上 |
||
|
使用类型 |
AC-15 |
DC-13 |
|
|
额定工作电压 （Ue） |
240V |
250V |
|
|
额定工作电流 （Ie） |
3A |
0.6A |
|
|
电气 |
|||
|
接触电阻 |
25m Ω以下 |
||
|
额定绝缘电压(Ui) |
300V |
||
|
防触电保护等级 |
Class II (双重绝缘) |
||
|
脉冲耐压（EN60947-5-1） |
2.5KV |
||
|
绝缘电阻 |
100m Ω以下（在 500VDC 以下） |
||
|
短路保护装置 |
10A,250V 需用速断型保险丝 |
||
|
耐振动 |
10-55HZ 双振幅1.5mm |
||
|
耐冲击 |
耐久 |
1000m/s2 |
|
|
误动作 |
300m/s2 |
||
|
条件短路电流 |
100A |
||
|
触点间距 |
2x2mm以上 |
||
|
动作特性 |
|||
|
强制断开力 |
标准型：最小60N |
||
|
强拉力型：最小80N |
|||
|
强制断开行预行程 |
10mm以上 |
||
|
操作速度 |
0.1m～0.5m/s |
||
|
允许操作频率 |
最大20次操作 /分钟 |
||
|
环境 |
|||
|
污染度（使用环境） |
3（EN60947-5-1） |
||
|
使用环境温度 |
-10℃ ~ + 70℃ 无结冰 |
||
|
使用环境湿度 |
85％RH |
||
